Roboter-Arm:

Kleine Demonstration wie der Roboter Arm (von Maplin) vom Raspberry Pi angesteuert werden kann.
Dabei habe ich ein Python Skript genutzt welches die USB-Schnittstelle direkt anspricht und die entsprechenden Befehle zur Ansteuerung der Motoren ausführt.

Die Steuerung erfolgt über die Tastatur:

  • Beenden mit 'x'
  • links/rechts 'a' 's'
  • Schulter hoch/runter 'e' 'd'
  • Ellenbogen hoch/runter 'r' 'f'
  • Handgelenk hoch/runter 't' 'g'
  • Zange zu/auf 'q' 'w'
  • Licht an/aus (toggle) 'l'
Die Bewegung wird solange ausgeführt, wie die jeweilige Taste gedrückt wird (ausser beim Licht).

So sieht's aus (im Zweifel bitte original AVI downloaden von oben rechts: Video ~32MB):


Teile-Liste:

  • Raspberry Pi
  • ... und den Roboter-Arm (von Maplin)

Quelltext:


Quellcode robotarm.py

Multifunktions-Anzeige:

2x16 Zeichen Display angesteuert durch den Raspberry-Pi.
Durch den Taster können verschiedene Funktionen abgerufen/angezeigt werden.
Mithilfe eines Temperatursensors TMP36 und einem Analog-Digital-Wandler MCP3008 wird unteranderem die gemessene aktuelle/minimum/maximum Temperatur angezeigt.
Durch wiederholtes drücken des Tasters kann man 3 Informationen abrufen:

  • Begrüssung + IP-Adresse
  • Aktuelles Datum und Uhrzeit
  • Aktuelle Temperatur und bisher gemessene min/max Temperatur
Das Programm wird mit Ctrl + C abgebrochen.

So sieht's aus (im Zweifel bitte original AVI downloaden von oben rechts: Video ~57MB):


Teile-Liste:

  • Raspberry Pi
  • MCP3008 AD-Wandler
  • TMP36 Sensor
  • Taster (Schliesser)
  • 10k Ω Potentiometer
  • LCD-Display (2x16)
  • ... und einige Kabel

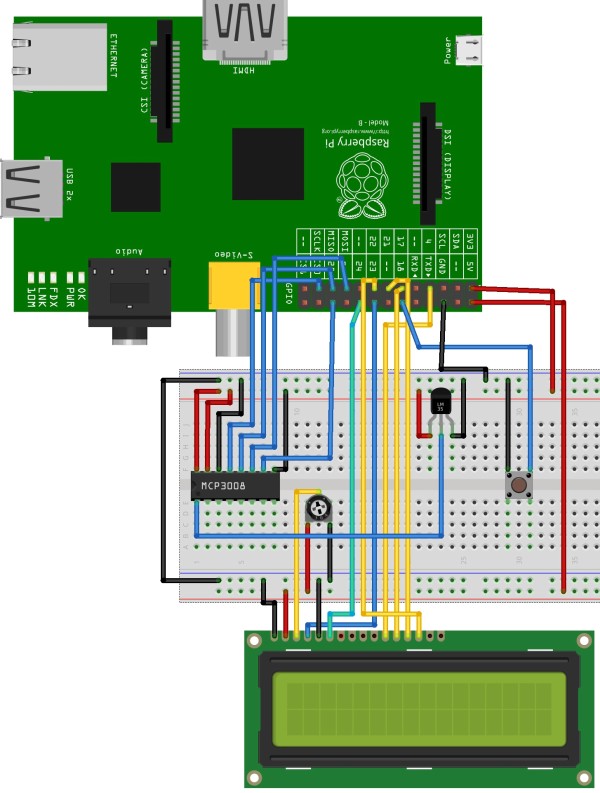

Schaltplan:

[ multi-function-display-Steckplatine_klein.jpg ]

Quelltext:


Quellcode lcd_temp.py

Zumo-Control Steuerung von Zumo via Bluetooth

Steuerung von Zumo-Chassis mit einer Android-App via Bluetooth. Steuerung erfolgt wahlweise über:

  • Schalflächen
  • Neigungskontrolle

So sieht's aus:

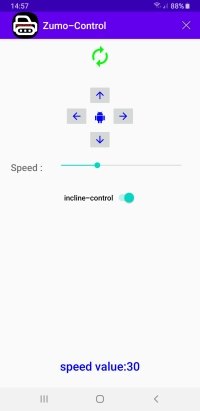

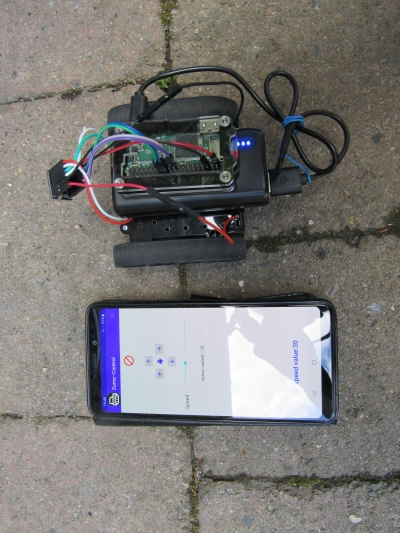

Zumo-Control Zumo-Control-mobile



Teile-Liste:

  • Raspberry Pi zero w Details
  • Zumo Chassis Kit Details
  • 2x 100:1 Micro Metal Gearmotor HP 6V Details
  • DC Motor Driver 2x1.5A (HR8833) Details
  • ... und ein paar Kabel

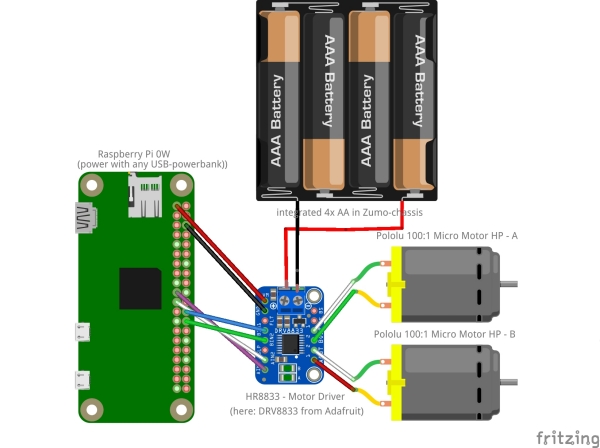

Schaltplan:

[ zumo-control_fritzing_klein.jpg ]

Quelltext Python:


Quellcode control-zumo.py

Quelltext Java (Android):


Quellcode MainActivity.java

Devastator Überwachungs Roboter:

Teilautonomer Roboter, welcher über eigenes Webinterface gesteuert wird und folgende Funktionen bereithält:

  • Livestream-Video
  • 4x Distanzsensoren
  • schwenkbare (Infrarot-) Kamera + aktive zuschaltbare IR-LED
  • steuerbare LED (oder sonstiger Digitalausgang)
  • Statusmeldungen (Batteriestatus, Auslastung)
  • 3-Achsensensor + Kompass

Teile-Liste:

  • Raspberry Pi zero w Details
  • Devastator (Tank Mobile Robot Platform - enthält 2x 6V Motoren) Details
  • Thunderborg (Dual 5A Motor Controller mit DC/DC & RGB LED - I2C) Details
  • Ultraborg (PWM Servo Control mit Infrarot Sensor - I2C) Details
  • CMPS10 (Tilt Compensated Compass Module - I2C) Details
  • 4x HC-SR04 (Ultraschall Distanz Sensor) Details
  • ADA1967 (Mini Pan-Tilt Kit - enthält 2x Micro Servos) Details
  • Raspberry Pi Kamera Modul (Nachsicht & verstellbare-Fokus Linse) Details
  • BC337 NPN Transistor
  • Gleichrichter-Diode
  • 2x 330 Ω Wiederstände
  • 2,2 µF Kondensator
  • Mini Steckbrett
  • ... und ein paar Kabel

Python Quelltext:


Quellcode devastator3.py

HTML Quelltext:


Quellcode devastator2.html

... in der Mache. Schon fertig, aber noch nicht dokumentiert. Hier schonmal vorab ein paar Bilder:

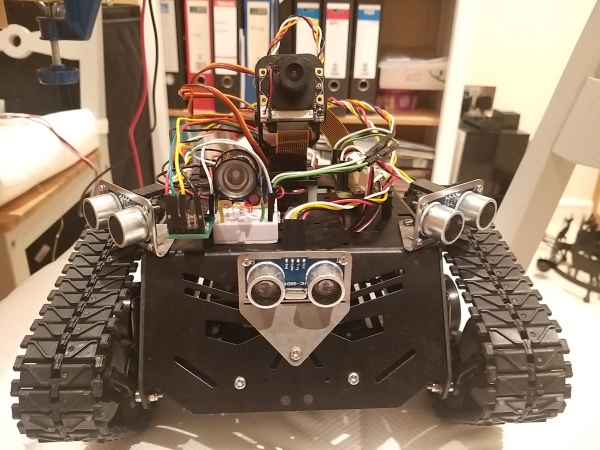

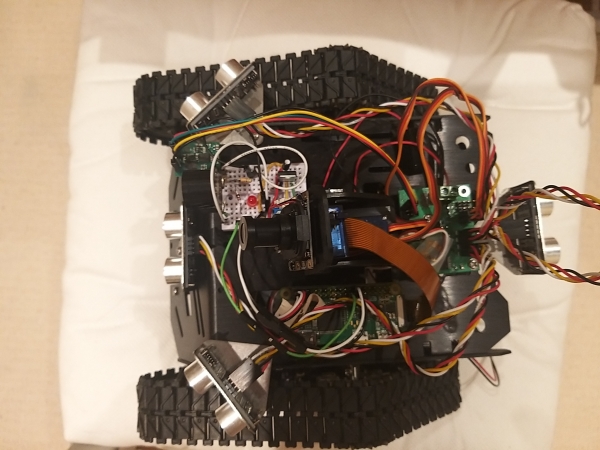

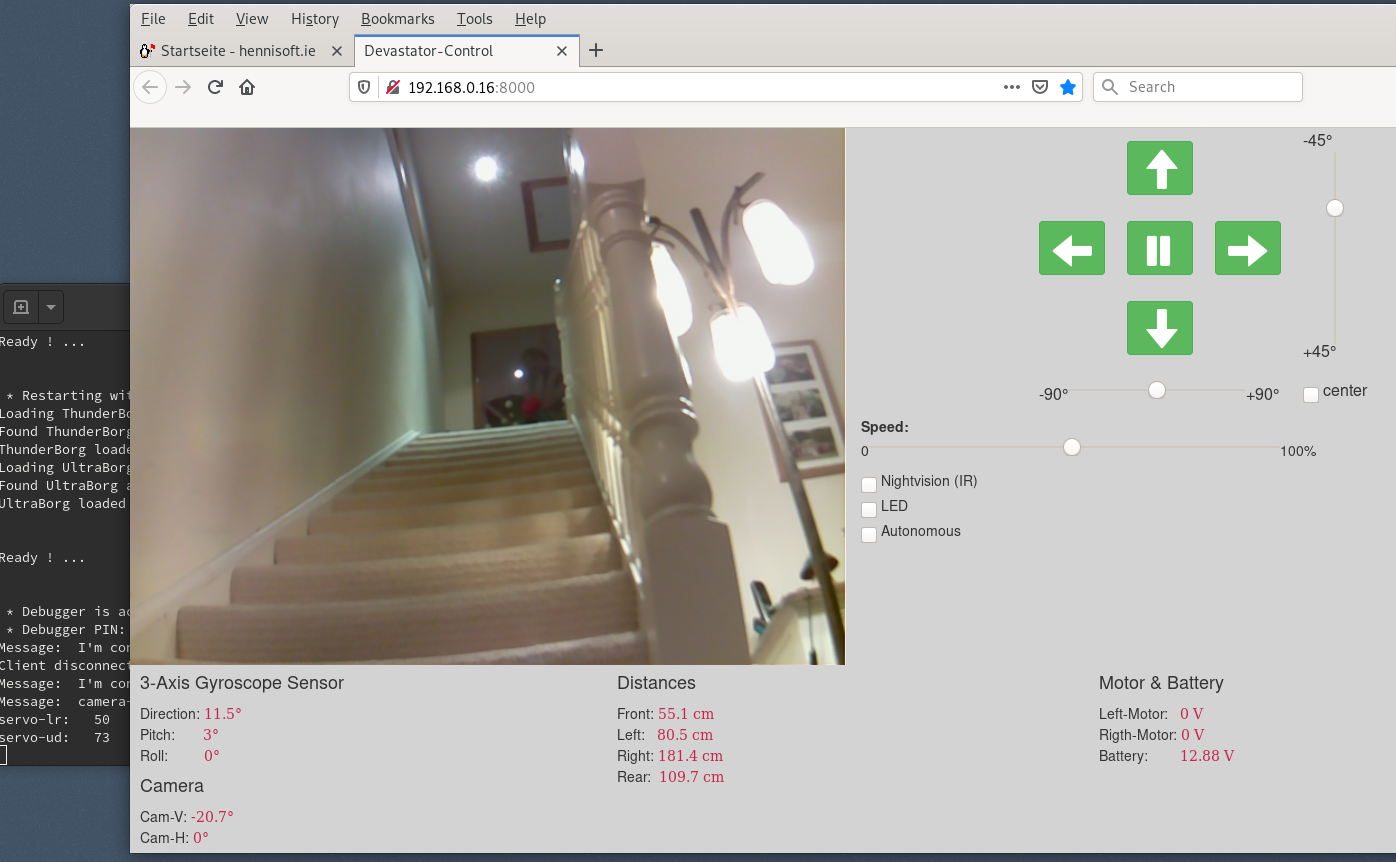

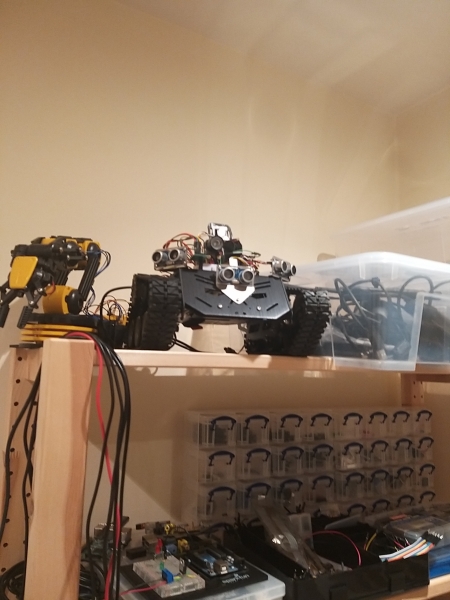

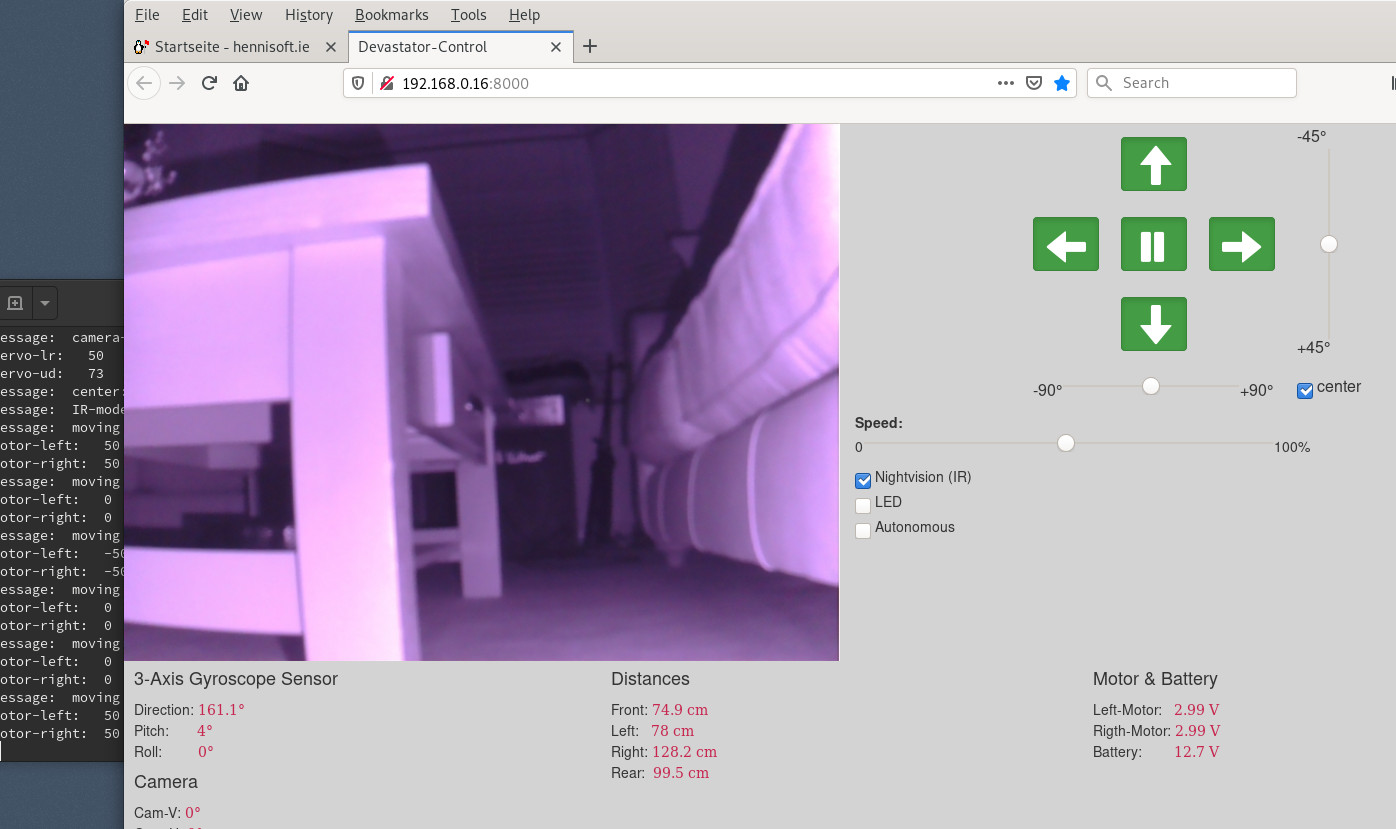

Devastator3 Devastator3 - von vorne Devastator3 - von oben Devastator3 - von hinten Devastator3 - Interface Devastator3 - Interface-Nachtsicht
